Herramientas de sistema Formbore

Campo de aplicación


Aplicación: Ya sea en el escariado, el erosionado o el fresado: con Formbore, los cambios rápidos en el proceso de mecanizado no representan ningún problema

Tipo de máquina: Las herramientas de sistema Formbore son utilizables en fresadoras, centros de mecanizado, tornos y máquinas especiales

Características

  • No se requiere ninguna sincronización con la máquina
  • Independiente del husillo del torno
  • Taladrado de agujeros ciegos sin restos de viruta

Ventajas

  • Exactitud dimensional duradera gracias a la corrección del desgaste del filo
  • Trabajo prácticamente sin desgaste ni mantenimiento
  • Reducción drástica del tiempo de mecanizado
  • Diseñadas para las formas de perfil y los tamaños más diversos



Descripción / características


Tan adaptables e independientes como convincentes: las herramientas Formbore permiten, por primera vez, ejecutar perfiles conformados, así como contornos interiores y exteriorescon una gran variedad y la máxima precisión con un simple taladrado o repaso en torno, incluso en centros de mecanizado convencionales.<br/> No es necesario calcular y programar la sincronización con el husillo de máquina. Las herramientas de sistema Formbore se pueden dimensionar para las formas y los tamaños de perfil más diversos. Permiten introducir modificaciones en el proceso de mecanizado, p. ej., escariado, erosionado o fresado.

Las herramientas de sistema Formbore reducen considerablemente el tiempo de mecanizado en comparación con los procedimientos conocidos hasta ahora. Además ofrecen ventajas como el taladrado de agujeros ciegos sin restos de viruta o una exactitud dimensional duradera gracias a la corrección del desgaste del filo. En el uso en centros de mecanizado o fresadoras, los brazos de reacción y los portaherramientas modulares son idénticos a los que se utilizan en los probados aparatos roscadores Bilz del tipo GNCK / GNCN.

Ejecución y modo de trabajo de las herramientas de sistema Formbore


Las herramientas de sistema Formbore están formadas, básicamente, por dos componentes: un accionamiento y una cabeza de broca. El vástago de accionamiento rotatorio está alojado en una carcasa. El control forzado con brazo de reacción define la secuencia de movimiento de la cabeza de broca. La desviación del filo es producido por completo por elementos de rodadura. De esta manera, las herramientas de sistema Formbore trabajan prácticamente sin desgaste ni mantenimiento. Son apropiadas para el mecanizado de casi todos los materiales con una resistencia de hasta 900 N/mm2.

Para el mecanizado interior se ejecuta, en primer lugar, una perforación previa cuyo diámetro es máx. 0,5 mm menor que el ancho de llave (SW). Con una velocidad adaptada al perfil y un avance apropiado para el material se ejecuta en una sola operación la perforación de forma propiamente dicha.<br/> La herramienta de sistema Formbore asegura la versatilidad práctica, la flexibilidad y el ahorro de tiempo y costes en el trabajo diario. ¡Compruebe usted mismo las ventajas de las herramientas de sistema Formbore! Indíquenos sus necesidades de mecanizado; le haremos llegar sin demora nuestra recomendación de herramientas.



Persona de contacto

Contacto Ventas

Equipo de ventas

Tel.: +49 (0) 711 34801-0
vertrieb@bilz.de


Frank Silber

Area Sales Manager

Tel.: +49 (0) 711 34801-86
fsilber@bilz.de


Descargas

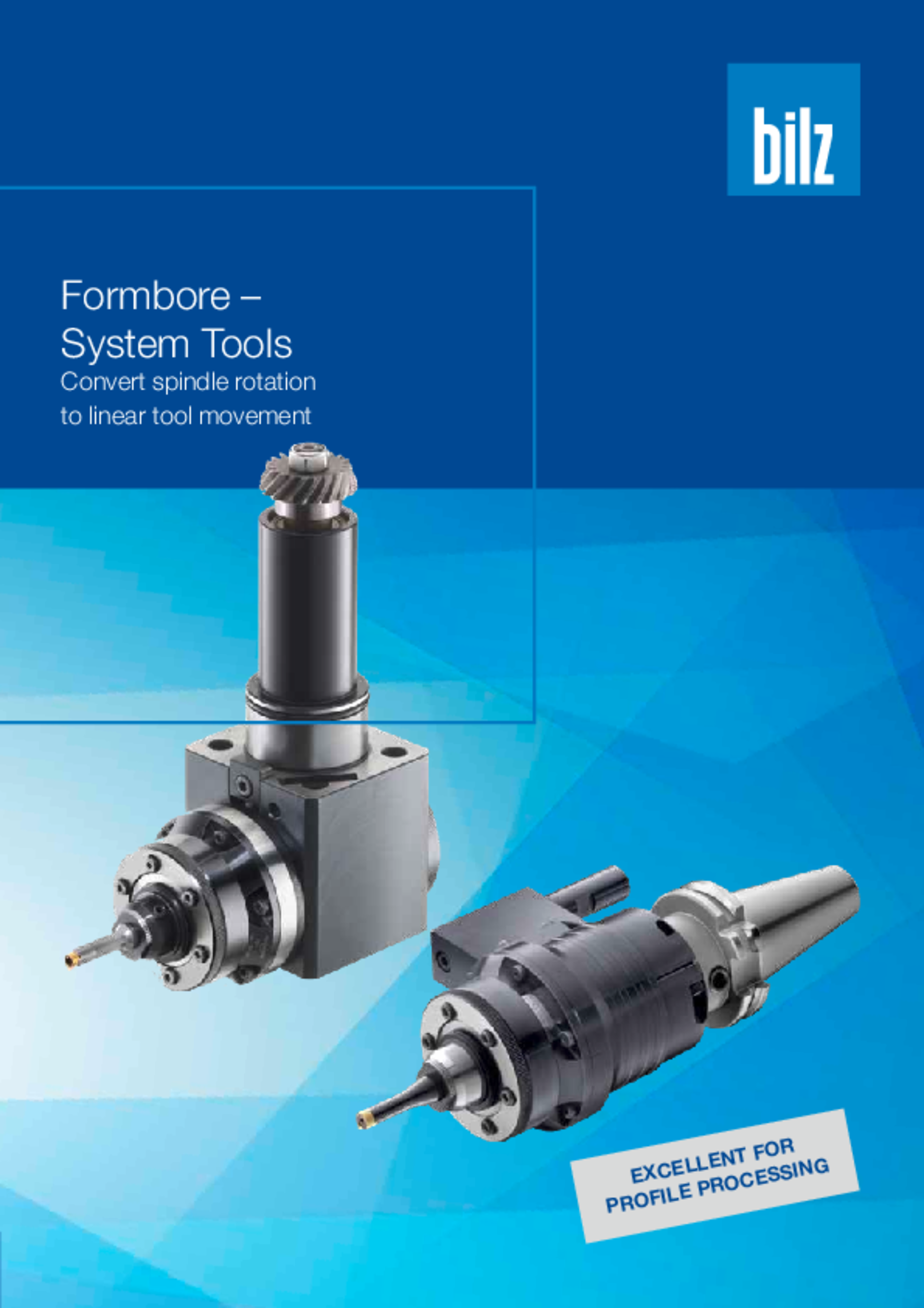

Bilz Formbore Flyer
