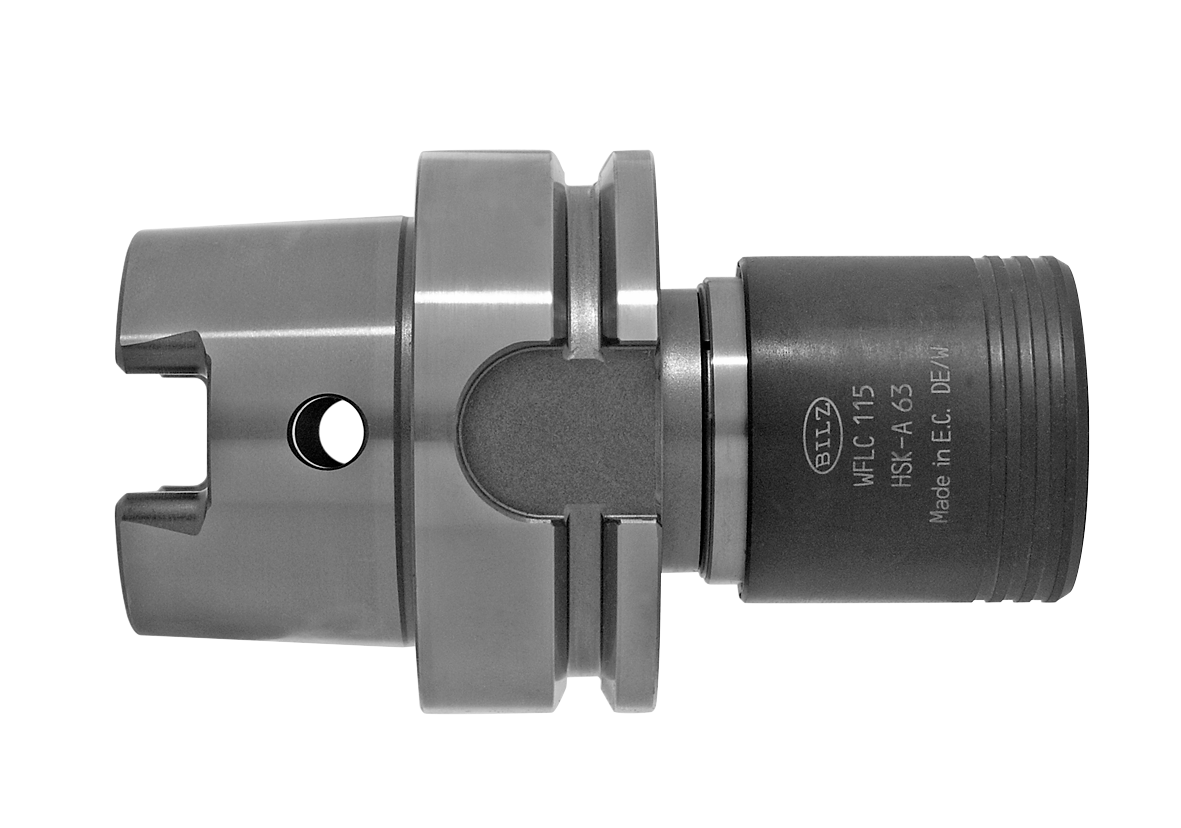

Porta-ferramenta de troca rápida para roscagem (porta-ferramenta compensador) WFLC

Uma nova tecnologia para cortar e formar roscas

Área de utilização

Utilização: Cortar e formar roscas<br/> Tipo de máquina: Centros de maquinação, linhas de transferência, furadeiras, fresas

Caraterísticas

  • Posicionamento excêntrico da esfera
  • Amplificador de pressão de corte, maior força axial, não ajustável
  • Compensação de pressão hidrostática, máx. 50 bar
  • Melhor selagem
  • Sistema de hastes modular MS, W
  • Utilização horizontal e vertical
  • Apto para roscas direitas e esquerdas

Vantagens

  • Distribuição ótima das forças - redução da necessidade de manutenção
  • Impede a deflexão na parte de pressão durante a incisão - redução da taxa de erro
  • Sem movimento axial do fuso com pressões mais elevadas do refrigerante ou bloqueio do fluxo de refrigerante - prevenção do risco de colisão e rotura da ferramenta
  • Menor exposição à sujidade - intervalos de manutenção mais longos
  • Maior flexibilidade - menos existências de ferramentas

Descrição / caraterísticas


Uma nova tecnologia para cortar e formar roscas<br/> As cabeças de roscar WFLC e WFLC-K, da Bilz, para cortar roscas com máquinas de controlo mecânico ou numérico destacam pela sua recentemente desenvolvida compensação de comprimento, que atua tanto por tração como por compressão. Mediante a disposição especial das esferas, que leva a uma distribuição ótima das forças, esta compensação de comprimento é muito superior aos sistemas anteriores. Uma pressão de corte dura e uma compensação de comprimento fluida garantem mesmo sob as condições mais severas a execução de roscas precisas e a segurança na produção.

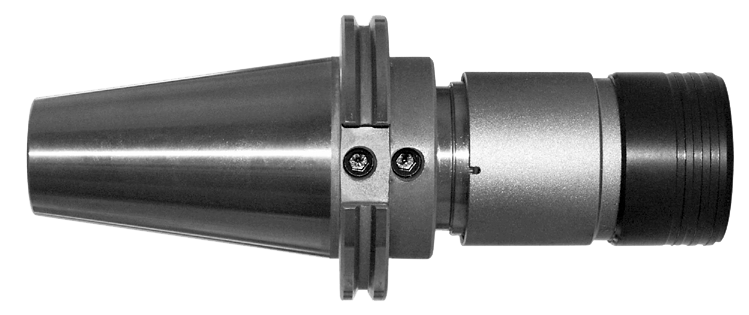

A cabeça de roscar WFLC-K com refrigeração interna está especificada para pressões até 50 bar máx. Através da circulação, hidrostaticamente neutra, do refrigerante, a compensação de comprimento funciona sob qualquer circunstância.<br/> Na cabeça de roscar WFLC realiza-se a troca dos adaptadores padrão da Bilz através da compensação de comprimento. Na cabeça de roscar WFLC-K, a troca dos adaptadores de refrigeração efetua-se através de um sistema de troca independente da compensação de comprimento. Devido ao sistema de hastes modular é possível adaptar as cabeças de roscar aos nossos suportes de ferramenta do tipo WA, em função da máquina.<br/> Para suportes padrão também estão disponíveis ferramentas monobloco. As cabeças de roscar WFLC e WFLC-K não precisam de manutenção, e atingem assim uma elevada segurança do processo.
